從處理、清潔、PCB板安裝繼電器、連接保護、電磁干擾、電容式干擾、半導體器件驅動繼電器這幾個方面來說明干簧繼電器的使用注意事項。

處理

沖擊力（例如，跌落高度30cm以上）或應用程序的外部端子的高牽拉或扭曲力可能會造成永久性損壞繼電器。

清潔

轉讓模壓干簧繼電器使用的清潔劑的選擇，請參閱下表。

*注：超聲波清洗可能會造成永久性損壞繼電器的觸點

在印刷電路板的安裝繼電器

• 彎曲的終端
  如果它是必要的中繼端子在插入后彎曲成的印刷電路板（印刷電路板）的彎曲角度（pcb和終端之間的），應不大于45度。 大于45度的角度，可能會產生一個垂直的力，能夠安裝在PCB上的繼電器造成損害。

• 焊接
  下面的焊劑和溶劑（清潔）被推薦用于干簧繼電器(磁簧繼電器)：
  • 光通量：非腐蝕性，松香基焊劑
  • 溶劑：化學活性的醇低
  如果手工焊接，必須保持焊接時間到最低限度，只有足夠長的時間，使一個良好的焊點。 過高的溫度和/或釬焊時間可能會導致?lián)p壞的磁簧開關。 建議的步驟是在280?300℃，3秒，最大 自動焊接的推薦的程序是在250?260℃，5秒，最大

• 干簧繼電器的位置：
  繼電器通常是電路中的噪聲源（例如，電路中采用半導體器件），因此，一定的預防措施，建議：
  • 提供盡可能多的間距是可行的簧片繼電器和半導體器件之間。
  • 放置線圈抑制電路（組件）的繼電器線圈盡可能接近。
  • 避免接近繼電器線圈電路的噪聲敏感（例如，音頻電路）的痕跡（導線）。
  • 作為一般規則的PCB設計，在最短的路徑（導體）應選擇。
  • 屏蔽或屏蔽印刷電路板圖案，可在某些情況下，分離所需的敏感的電子電路，從電源和繼電器

連接保護

• 感性負載
  為感性負載，如電機，繼電器線圈，電磁閥等，當使用繼電器的觸點會受到高感應電壓，在打開的聯系人（負載電路）。

  如此高的感應電壓（瞬態）可能會損壞磁簧繼電器（舌簧繼電器）的觸點，并顯著降低其壽命。

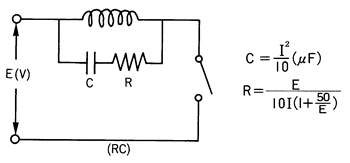

  因此，保護??電路，如：RC（緩沖器），壓敏電阻，鉗位二極管，建議。

• 容性負載
  當使用磁簧繼電器，干簧繼電器觸點的電容負載，如電容器，白熾燈或長電纜（線束）將受到高浪涌電流（浪涌）。因此，保護??電路，如：浪涌抑制器或限流電阻，建議。

電磁干擾

• 強磁場引起的變壓器，磁鐵，鐵片等的存在下，在鄰近的舌簧繼電器，可能會導致其特性和導致誤動作的變化。

• 名次彼此接近的兩個或兩個以上的干簧繼電器可能會導致它們之間的磁場干擾，導致在一個變化的操作特性和可能的??誤操作。 為了消除這種干擾相鄰繼電器之間，他們應該彼此隔開至少為15mm。

  注意：即使當一個舌簧繼電器的磁屏蔽配備選擇（如減少磁干擾的裝置），它仍然是建議使用15mm的最小距離在相鄰的繼電器

電容式干擾

雜散電容，如在簧片開關觸點之間的接觸和繼電器的線圈之間，可能會導致信號的耦合和串擾，尤其是在高頻率和低的電平信號。 選擇一個干簧繼電器配備了靜電屏蔽，雜散電容和產生的信號耦合和串擾大大降低。

半導體器件驅動繼電器

如果舌簧繼電器的線圈是由一個半導體器件（例如，IC，晶體管等）的直接驅動，有一個繼電器的線圈上感應的電壓瞬變引起的半導體器件的損壞的可能性。 在這種情況下，建議使用配備有一個內部線圈抑制二極管的舌簧繼電器。
