干簧管 HYR-9004-1
干簧管HYR-9004-1為高絕緣阻抗型水銀接點開關。作為磁性開關的一種，磁簧開關HYR-9004-1采用裝在玻璃封殼內及高純度壓力氫（H2）中的水銀，這種干簧管開關具有無跳動開關、觸電阻抗小且穩定、大功率觸電定額、高壓斷路及工作壽命長的特點。干簧管HYR-9004-1具有的額定L.R.(絕緣阻抗)超過10E＋13Ω 。
特點
- 水銀接點干簧管
- 高絕緣阻抗
- 所有位置適用
規格參數
| 項目 | 參數 |
|---|---|
| 觸點形式 | 1A |
| 觸點位置 *1 | O |
| 觸點材料 | 水銀接點開關 |
| 觸點最大額定功率 | 50W |
| 最大開關電壓 | 1,500VDC |
| 最大開關電流 | 2A |
| 最大初始觸點電阻 | 50mΩ |
| 啟動值 (AT) | 40-70 |
| 最小釋放值 (AT) | 15 |
| 最小切斷電壓 *2 | 2,000VDC |
| 最大觸點電容 | 0.3pF |
| 最小絕緣阻抗 | 1013Ω |
| 典型諧振頻率 | 0.3kHz |
| 電氣壽命（阻抗負載） |
109 (10mVDC, 10μA) 5x106(50VDC,1A) |
| 特點 |
高絕緣阻抗型開關 所有位置適用 |
- C: 中心間隙 O: 偏離中心間隙
- 切斷電壓規范以接通靈敏度為25AT或更高值為基礎。靈敏度低于25AT之開關資料，請向華壬電子查詢。HYR4000、HYR5000、HYR9000系列規定以最低AT接通靈敏度為基礎。
- 銠層上覆蓋一層氧化釕。
- 鉑層上覆蓋一層氧化釕。

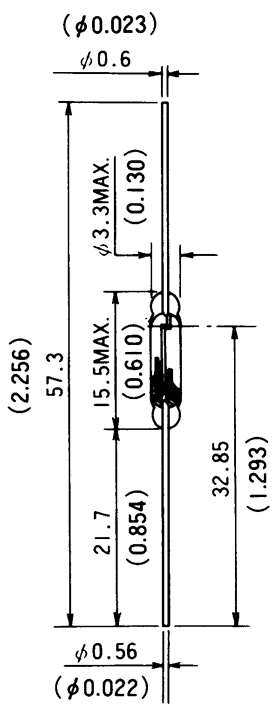

外形尺寸
 |
測試線圈- TC-0502 |
尺寸 |
||||||
|
 |
